Peredam Din

Peredam Din

1. Ketebalan Dinding: Produk ini mengikuti seri standar DIN, dengan ketebalan mulai dari 1 mm hingga 5 mm dan 3 mm hingga 40 mm, sepenuhnya memenuhi tuntutan peringkat tekanan dari beragam sistem perpipaan.
2.Kapasitas Pasokan:Kami mempertahankan kapasitas pasokan bulanan yang stabil sebesar 1000 ton, yang memungkinkan kami mengerjakan proyek rekayasa skala besar-dan memastikan pengiriman tepat waktu untuk klien.
Kirim permintaan
Deskripsi
Parameter teknis

Ikhtisar Produk



Peredam Dinadalah jenis fitting pipa las butt yang digunakan untuk menyambung dua pipa dengan diameter nominal berbeda. Ia memiliki struktur konsentris dan eksentrik. Produk ini dapat digunakan untuk waktu yang lama dalam suhu tinggi, tekanan tinggi, dan lingkungan korosif.

product-519-519
product-600-600
product-595-595



Spesifikasi



Barang

Spesifikasi

Standar Eksekusi

DIN2616

Jenis/Model

Konsentris, Eksentrik

Spesifikasi

φ21.3mm-1220mm

Kelas Ketebalan Dinding

(3mm-40mm) untuk DIN

Jenis Koneksi

BW

Perawatan permukaan

cat



DIN2616
Dimensi Pereduksi

product-891-348

Ukuran nominal DN1 Diameter d1 Ketebalan dinding s1 untuk seri maks Ukuran nominal DN2 Diameter d2 Ketebalan dinding s2 untuk seri l1 Ketebalan dinding s3 untuk seri
1 2 3 4 5 1 2 3 4 5 1 2 3 4 5
15 21,3 1,6 – 2,0 3,2 4,0 6 10 17,2 1,6 – 1,8 2,9 – 38 1,6 – 2,0 3,2 –
20 26,9 1,6 – 2,3 3,2 4,0 8 15 21,3 1,6 – 2,0 3,2 4,0 38 1,6 – 2,3 3,2 4,0
12 10 17,2 1,6 – 1,8 2,9 – 1,6 – 2,3 3,2 –
25 33,7 2,0 – 2,6 3,2 4,0 7 20 26,9 1,6 – 2,3 3,2 4,0 50 2,0 – 2,6 3,2 4,0
12 15 21,3 1,6 – 2,0 3,2 4,0
32 42,4 2,0 – 2,6 3,6 4,0 9 25 33,7 2,0 – 2,6 3,2 4,0 50 2,0 – 2,6 3,6 4,0
15 20 26,9 1,6 – 2,3 3,2 4,0
19 15 21,3 1,6 – 2,0 3,2 4,0
40 48,3 2,0 – 2,6 4,0 5,0 8 32 42,4 2,0 – 2,6 3,6 4,0 64 2,0 – 2,6 4,0 5,0
10 25 33,7 2,0 – 2,6 3,2 4,0
16 20 26,9 1,6 – 2,3 3,2 4,0
50 60,3 2,0 – 2,9 4,5 5,6 7 40 48,3 2,0 – 2,6 4,0 5,0 76 2,0 – 2,9 4,5 5,6
11 32 42,4 2,0 – 2,6 3,6 4,0
16 25 33,7 2,0 – 2,6 3,2 4,0
21 20 26,9 1,6 – 2,3 3,2 4,0
65 76,1 2,3 – 2,9 5,0 7,1 9 50 60,3 2,0 – 2,9 4,5 5,6 90 2,3 – 2,9 5,0 7,1
15 40 48,3 2,0 – 2,6 4,0 5,0
18 32 42,4 2,0 – 2,6 3,6 4,0
23 25 33,7 2,0 – 2,6 3,2 4,0
80 88,9 2,3 – 3,2 5,6 8,0 7 65 76,1 2,3 – 2,9 5,0 7,1 90 2,3 – 3,2 5,6 8,0
16 50 60,3 2,0 – 2,9 4,5 5,6
22 40 48,3 2,0 – 2,6 4,0 5,0
26 32 42,4 2,0 – 2,6 3,6 4,0
100 114,3 2,6 – 3,6 6,3 8,8 13 80 88,9 2,3 – 3,2 5,6 8,0 100 2,6 – 3,6 6,3 8,8
18 65 76,1 2,3 – 2,9 5,0 7,1
26 50 80,3 2,0 – 2,9 4,5 5,6
31 40 48,3 2,0 – 2,6 4,0 5,0
125 139,7 2,6 – 4,0 6,3 10,0 10 100 114,3 2,6 – 3,6 6,3 8,8 127 2,6 – 4,0 6,3 10,0
20 80 88,9 2,3 – 3,2 5,6 8,0
25 65 76,1 2,3 – 2,9 5,0 7,1
30 50 60,3 2,0 – 2,9 4,5 5,6
150 168,3 2,6 4,0 4,5 7,1 11,0 9 125 139,7 2,6 4,0 4,0 6,3 10,0 140 2,6 4,0 4,5 7,1 11,0
19 100 114,3 2,6 3,6 3,6 6,3 8,8
27 80 88,9 2,3 3,2 3,2 5,6 8,0
31 65 76,1 2,3 2,9 2,9 5,0 7,1
200 219,1 2,9 4,5 6,3 8,0 12,5 18 150 168,3 2,6 4,0 4,5 7,1 11,0 152 2,9 4,5 6,3 8,0 12,5
27 125 139,7 2,6 4,0 4,0 6,3 10,0
33 100 114,3 2,6 3,6 3,6 6,3 8,8
39 80 88,9 2,3 3,2 3,2 5,6 8,0
250 273,0 2,9 5,0 6,3 8,8 14,2 16 200 219,1 2,9 4,5 6,3 8,0 12,5 178 2,9 5,0 6,3 8,8 14,2
30 150 168,3 2,6 4,0 4,5 7,1 11,0
36 125 139,7 2,6 4,0 4,0 6,3 10,0 3,0 5,0 6,3 8,8 14,2
40 100 114,3 2,6 3,6 3,6 6,3 8,8 3,1 5,0 6,3 8,8 14,2
300 323,9 2,9 5,6 7,1 10,0 16,0 12 250 273,0 2,9 5,0 6,3 8,8 14,2 203 2,9 5,6 7,1 10,0 16,0
24 200 219,1 2,9 4,5 6,3 8,0 12,5
35 150 168,3 2,6 4,0 4,5 7,1 11,0 3,0 5,6 7,1 10,0 16,0
40 125 139,7 2,6 4,0 4,0 6,3 10,0 3,1 5,6 7,1 10,0 16,0
350 355,6 3,2 5,6 8,0 11,0 17,5 6 300 323,9 2,9 5,6 7,1 10,0 16,0 330 3,2 5,6 8,0 11,0 17,5
14 250 273,0 2,9 5,0 6,3 8,8 14,2
22 200 219,1 2,9 4,5 6,3 8,0 12,5
29 150 168,3 2,6 4,0 4,5 7,1 11,0
400 406,4 3,2 6,3 8,8 12,5 20,0 8 350 355,6 3,2 5,6 8,0 11,0 17,5 355 3,2 6,3 8,8 12,5 20,0
13 300 323,9 2,9 5,6 7,1 10,0 16,0
21 250 273,0 2,9 5,0 6,3 8,8 14,2
28 200 219,1 2,9 4,5 6,3 8,0 12,5
34 150 168,3 2,6 4,0 4,5 7,1 11,0
450 457,0 4,0 6,3 10,0 14,2 22,2 7 400 406,4 3,2 6,3 8,8 12,5 20,0 381 4,0 6,3 10,0 14,2 22,2
14 350 355,6 3,2 5,6 8,0 11,0 17,5
18 300 323,9 2,9 5,6 7,1 10,0 16,0
25 250 273,0 2,9 5,0 6,3 8,8 14,2
31 200 219,1 2,9 4,5 6,3 8,0 12,5
500 508,0 4,0 6,3 11,0 16,0 25,0 4 450 457,0 4,0 6,3 10,0 14,2 22,2 508 4,0 6,3 11,0 16,0 25,0
10 400 406,4 3,2 6,3 8,8 12,5 20,0
17 350 355,6 3,2 5,6 8,0 11,0 17,5
20 300 323,9 2,9 5,6 7,1 10,0 16,0
24 250 273,0 2,9 5,0 6,3 8,8 14,2
29 200 219,1 2,9 4,5 6,3 8,0 12,5
600 610,0 5,0 6,3 12,5 17,5 30,0 10 500 508,0 4,0 6,3 11,0 16,0 25,0 508 5,0 6,3 12,5 17,5 30
15 450 457,0 4,0 6,3 10,0 14,2 22,2
21 400 406,4 3,2 6,3 8,8 12,5 20,0
26 350 355,6 3,2 5,6 8,0 11,0 17,5
29 300 323,9 2,9 5,6 7,1 10,0 16,0
33 250 273,0 2,9 5,0 6,3 8,8 14,2 5,1 6,3 12,5 17,5 30
700 711,0 5,0 7,1 12,5 20,0 32,0 10 600 610,0 5,0 6,3 12,5 17,5 30,0 610 5,0 7,1 12,5 20,0 32
15 500 508,0 4,0 6,3 11,0 16,0 25,0
20 450 457,0 4,0 6,3 10,0 14,2 22,2
25 400 406,4 3,2 6,3 8,8 12,5 20,0
30 350 355,6 3,2 5,6 8,0 11,0 17,5
33 300 323,9 2,9 5,6 7,1 10,0 16,0
800 813,0 5,6 8,0 12,5 22,2 36,0 10 700 711,0 5,0 7,1 12,5 20,0 32,0 610 5,6 8,0 12,5 22,2 36
15 600 610,0 5,0 6,3 12,5 17,5 30,0
20 500 508,0 4,0 6,3 11,0 16,0 25,0
25 450 457,0 4,0 6,3 10,0 14,2 22,2
30 400 406,4 3,2 6,3 8,8 12,5 20,0
35 350 355,6 3,2 5,6 8,0 11,0 17,5 5,8 8,0 12,5 22,2 36
900 914,0 6,3 10,0 12,5 25,0 40,0 10 800 813,0 5,6 8,0 12,5 22,2 36,0 610 6,3 10,0 12,5 25,0 40
15 700 711,0 5,0 7,1 12,5 20,0 32,0
20 600 610,0 5,0 6,3 12,5 17,5 30,0
25 500 508,0 4,0 6,3 11,0 16,0 25,0
30 450 457,0 4,0 6,3 10,0 14,2 22,2 6,4 10,0 12,5 25,0 40
35 400 406,4 3,2 6,3 8,8 12,5 20,0 6,5 10,0 12,5 25,0 40
1000 1016,0 6,3 10,0 12,5 28,0 45,0 10 900 914,0 6,3 10,0 12,5 25,0 40,0 810 6,3 10,0 12,5 28,0 45
15 800 813,0 5,6 8,0 12,5 22,2 36,0
20 700 711,0 5,0 7,1 12,5 20,0 32,0
25 600 610,0 5,0 6,3 12,5 17,5 30,0
30 500 508,0 4,0 6,3 11,0 16,0 25,0
35 450 457,0 4,0 6,3 10,0 14,2 22,2 6,4 10,2 12,5 28,0 45
1200 1220,0 6,3 12,5 − − − 10 1000 1018,0 6,3 10,0 − − − 711 6,3 1,25 − − −
15 900 914,0 6,3 10,0 − − −
20 800 813,0 5,6 8,0 − − −
25 700 711,0 5,0 7,1 − − − 6,4 12,5
30 600 610,0 5,0 6,3 − − − 6,6 12,5



Aplikasi

Industri Petrokimia

Peredam Dindigunakan untuk menyambung pipa proses dengan diameter berbeda, seperti saluran masuk dan keluar reaktor, pipa penukar panas, dll., dan dapat beradaptasi dengan media korosif dan-kondisi kerja bertekanan tinggi.

Industri Tenaga Listrik

Peredam Dinberfungsi sebagai sambungan pereduksi pada boiler, turbin uap, dan sistem pipa uap. Bahan baja paduannya dapat menahan suhu tinggi dan tekanan tinggi.

Mesin Umum

Ini digunakan dalam perpipaan untuk peralatan seperti kompresor, tangki penyimpanan, dan katup untuk mewujudkan transisi ukuran antarmuka yang berbeda.



Pertanyaan Umum



Q1: Apa jenis struktural utama reduksi berdasarkan standar DIN2616?

J: Standar DIN2616 menetapkan dua jenis reduksi, konsentris dan eksentrik. Peredam konsentris dibuat dengan garis tengah yang terpusat dan sejajar, sehingga cocok untuk pipa vertikal atau aplikasi umum yang tidak memerlukan perataan pipa yang ketat. Peredam eksentrik memiliki sisi datar di salah satu sisinya, dan terutama digunakan pada pipa horizontal untuk menghentikan penumpukan cairan dan mencegah gas terperangkap di dalam pipa.

Q2: Bagaimana pembagian rangkaian ketebalan dinding, dan bagaimana menentukan ketebalan dinding yang dibutuhkan?

A: Standar DIN2616 menetapkan 5 seri ketebalan dinding mulai dari 1 hingga 5. Ketebalan dinding yang tepat harus dihitung dan dipilih sesuai standar DIN, berdasarkan tekanan desain pipa, suhu, media pengangkut, dan tegangan ijin dari material yang dipilih. Lihat tabel untuk detail data ketebalan dinding dari spesifikasi dan seri yang berbeda.



Tag populer: peredam din, produsen, pemasok, pabrik peredam din Cina

Anda Mungkin Juga Menyukai

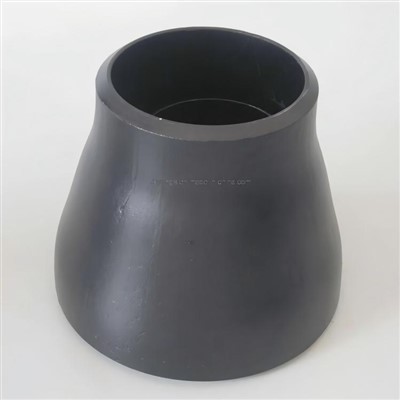

Peredam gost
Peredam gost
Peredam Konsentris Baja
Peredam Konsentris Baja
Peredam Baja Tahan Karat
Peredam Baja Tahan Karat
Peredam Las Eksentrik
Peredam Las Eksentrik

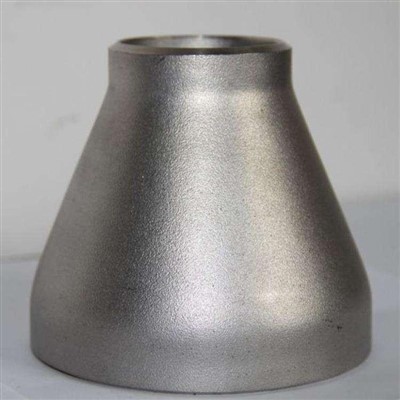

Peredam ASME
