Ikhtisar Produk

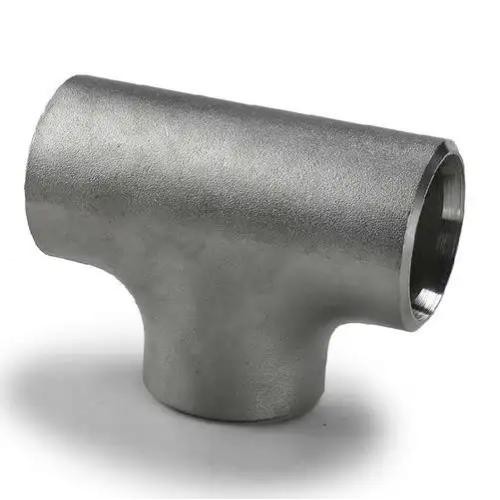

Kaos Dinadalah fitting pipa yang diproduksi sesuai dengan Standar Industri Jerman. Hal ini terutama digunakan untuk sambungan cabang pada pipa utama, cocok untuk sistem perpipaan setara dan pereduksi. Memanfaatkan sambungan Butt-Weld (BW), ia memiliki kekuatan struktural yang tinggi, kinerja penyegelan yang sangat baik, dan ketahanan terhadap tekanan dan suhu tinggi, sehingga dapat diterapkan secara luas di berbagai sistem perpipaan industri.

Parameter Produk

Parameter	Spesifikasi
Standar Eksekusi	DIN2615
Jenis	Tee Sama, Tee Peredam, Salib Sama, Salib Peredam, Tee 45 derajat, Tee tipe Y-
Diameter Nominal	DN15 – DN1200
Kisaran Ketebalan Dinding	3mm – 40mm (Standar DIN)
Jenis Koneksi	Bokong-Las
Perawatan Permukaan	Permukaan kosong, Cat, Minyak pencegah karat,-cat anti korosi,-penggalvanis panas
Bahan Baja Karbon	ST35.8, ST37.2
Bahan Baja Tahan Karat	1.4311, 304, 304L, 316, 316L
Bahan Baja Paduan	15NiCuMoNb5, 10CrMo910
Metode Pengemasan	Peti kayu, palet kayu
Kapasitas Pasokan	1000 ton/bulan

Dimensi Produk

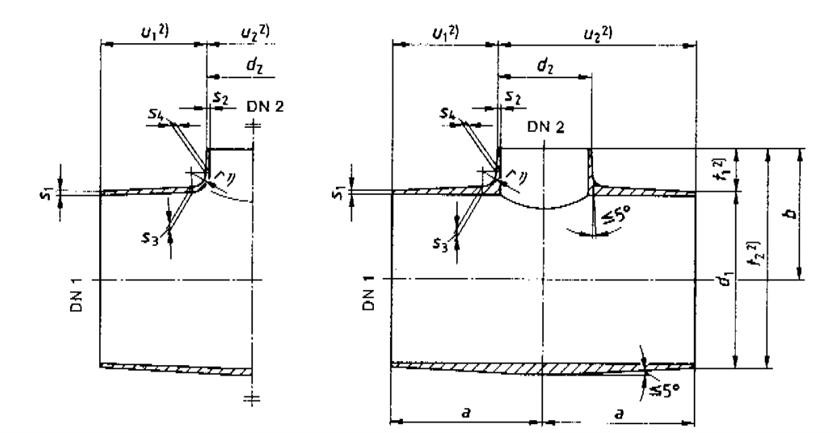

DIN2615-1 TEES
UKURAN

product-834-433

Ukuran Nominal DN 1	Diameter luar pipa d₁	Ketebalan dinding s₁untuk seri					Ukuran Nominal DN 2	Diameter luar pipa d₂	Ketebalan dinding s₂untuk seri						b
Ukuran Nominal DN 1	Diameter luar pipa d₁	1	2	3	4	5	Ukuran Nominal DN 2	Diameter luar pipa d₂	1	2	3	4	5
350	355.6	3.2	5.6	8	11	17.5	350	355.6	3.2	5.6	8	11	17.5	279	279
							300	323.9	2.9	5.6	7.1	10	16		270
							250	273	2.9	5	6.3	8.8	14.2		257
							200	219.1	2.9	4.5	6.3	8	12.5		248
							150	168.3	2.6	4	4.5	7.1	11		238
400	406.4	3.2	6.3	8.8	12.5	20	400	406.4	3.2	6.3	8.8	12.5	20	305	305
							350	355.6	3.2	5.6	8	11	17.5		305
							300	323.9	2.9	5.6	7.1	10	16		295
							250	273	2.9	5	6.3	8.8	14.2		283
							200	219.1	2.9	4.5	6.3	8	12.5		273
							150	168.3	2.6	4	4.5	7.1	11		264
450	457	4	6.3	10	14.2	22.2	450	457	4	6.3	10	14.2	22.2	343	343
							400	406	3.2	6.3	8.8	12.5	20		330
							350	355.6	3.2	5.6	8	11	17.5		330
							300	323.9	2.9	5.6	7.1	10	16		321
							250	273	2.9	5	6.3	8.8	14.2		308
							200	219.1	2.9	4.5	6.3	8	12.5		298
500	508	4	6.3	11	16	25	500	508	4	6.3	11	16	25	381	381
							450	457	4	6.3	10	14.2	22.2		368
							400	406.4	3.2	6.3	8.8	12.5	20		356
							350	355.6	3.2	5.6	8	11	17.5		356
							300	323.9	2.9	5.6	7.1	10	16		346
							250	273	2.9	5	6.3	8.8	14.2		333
							200	219.1	2.9	4.5	6.3	8	12.5		325
600	610	5	6.3	12.5	17.5	-	600	610	5	6.3	12.5	17.5	-	432	432
							500	508	4	6.3	11	16			432
							450	457	4	6.3	10	14.2			419
							400	406.4	3.2	6.3	8.8	12.5			406
							350	355.6	3.2	5.6	8	11			406
							300	323.9	2.9	5.6	7.1	10			397
							250	273	2.9	5	6.3	8.8			384
700	711	5	7.1	12.5	-	-	700	711	5	7.1	12.5	-	-	521	521
							600	610	5	6.3	12.5				508
							500	508	4	6.3	11				483
							450	457	4	6.3	10				470
							400	406.4	3.2	6.3	8.8				457
							350	355.6	3.2	5.6	8				457
							300	323.9	2.9	5.6	7.1				448
800	813	5.6	8	12.5	-	-	800	813	5.6	8	12.5	-	-	597	597
							700	711	5	7.1	12.5				572
							600	610	5	6.3	12.5				559
							500	508	4	6.3	11				533
							450	457	4	6.3	10				521
							400	406.4	3.2	6.3	8.8				508
							350	355.6	3.2	5.6	8				508
900	914	6.3	10	12.5	-	-	900	914	6.3	10	12.5	-	-	673	673
							800	813	5.6	8	12.5				648
							700	711	5	7.1	12.5				622
							600	610	5	6.3	12.5				610
							500	508	4	6.3	11				584
							450	457	4	6.3	10				572
							400	406.4	3.2	6.3	8.8				559
1000	1016	6.3	10	12.5	-	-	1000	1016	6.3	10	12.5	-	-	749	749
							900	914	6.3	10	12.5				737
							800	813	5.6	8	12.5				711
							700	711	5	7.1	12.5				673
							600	610	5	6.3	12.5				660
							500	508	4	6.3	11				635
							450	457	4	6.3	10				622
1200	1220	6.3	12.5	-	-	-	1200	1220	6.3	12.5	-	-	-	889	838
							1000	1016	6.3	10					813
							900	914	6.3	10					787
							800	813	5.6	8					787
							700	711	5	7.1					762
							600	610	5	6.3					737

Keunggulan Produk

Koneksi Aman, Penyegelan Baik

Menggunakan koneksi Butt-Weld (BW), memastikan kekuatan las yang tinggi dan stabilitas sistem yang sangat baik.

Perawatan Permukaan Bervariasi, Ketahanan Korosi Yang Sangat Baik

Mendukung perawatan seperti-penggalvanisasi hotdip dan cat anti-korosi untuk memperpanjang masa pakai.

Kapasitas Pasokan Yang Kuat, Pengiriman Tepat Waktu

Kapasitas pasokan bulanan mencapai 1000 ton, mendukung-kebutuhan pesanan dalam jumlah besar.

Aplikasi Utama

Industri Petrokimia

Din tee dapat digunakan untuk sambungan cabang pada pipa transmisi minyak dan gas, sehingga menawarkan ketahanan terhadap korosi dan-tekanan tinggi.

Rekayasa Tenaga

Cocok untuk sistem pipa di boiler, turbin, penukar panas, dll., dengan kinerja-suhu tinggi yang luar biasa.

Pembuatan Kapal dan Teknik Kelautan

Tahan terhadap korosi air laut, ideal untuk jaringan pipa kapal dan konstruksi anjungan lepas pantai.

Pertanyaan Umum

T: Apakah meja makan ini cocok untuk lingkungan-bersuhu tinggi dan-tekanan tinggi?

J: Ya. Produk kami menggunakan material seperti baja paduan ST35.8 dan 10CrMo910, dengan ketebalan dinding hingga 40 mm, sehingga cocok untuk kondisi-suhu dan-tekanan tinggi, seperti yang ditemukan di industri listrik dan kimia.

T: Dapatkah Anda memberikan layanan penyesuaian untuk bahan yang berbeda?

J: Ya, kami bisa. Kami menawarkan berbagai material termasuk baja karbon, baja tahan karat (304/316L), dan baja paduan. Kami mendukung penyesuaian sesuai dengan persyaratan untuk memenuhi kondisi media dan lingkungan tertentu.
